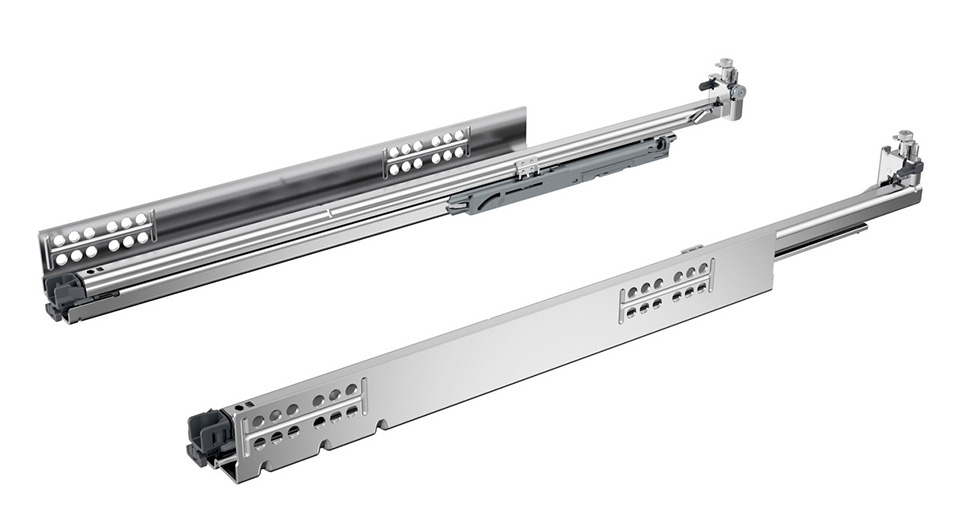

K-HETTICH Quadro V6 5D skrytý celovýsuv 520mm/30kg, sada pro 16mm, spojky, PTO
Komplet výsuvů Quadro V6 5D pro dřevěnou zásuvku s tloušťkou bočnic zásuvky až 16mm (EB21) včetně 2D čelních spojek. Integrované seřízení hloubky, integrované seřízení sklonu, integrované radiální seřízení. Montáž nasunutím se 2D spojkami s výškovým a stranovým seřízením.
Integrované bezúchytkové otevírání Push To Open (PTO). Pro PTO systém je doporučeno použít synchronizační hřídel (synchronizační adaptéry nutno dokoupit zvlášť). Pro extra široké korpusy je možno použít společné čelo přes dvě zásuvky a současnou aktivaci bezúchytkového otevření takto spojených zásuvek použít přídavnou vícenásobnou synchronizaci PTO.
Pro vytvoření výsuvné police (např. pro zabudování kávovaru, robota, tiskárny atp. do korpusu) lze použít držák výsuvné police a případně také aretaci výsuvné police.
Veškeré seřízení se provádí bez nářadí:
- výškové +3mm
- stranové +1,5/-1,5mm
- hloubky +2/-1mm
- sklonu +4mm
- radiální +1,5/-1,5mm
Rozměry korpusu, zásuvky a čela zásuvky jsou identické při použití částečných výsuvů i plnovýsuvů Quadro s montáží nasunutím.
Jmenovitá délka a nosnost výsuvu, vestavná šířka EB, komfortní funkce integrovaná ve výsuvu (SiSy nebo PTO) viz název sortimentu.
Podrobné informace: Hettich eKatalog
Složení kompletu
| Foto | Název | Kód | Množství v kompletu | Cena bez DPH |
|---|---|---|---|---|
|
HETTICH 9329162 spojka 2D pro Quadro V6 5D / Quadro 25 2D L | 536100 | 1 ks | 24,63 Kč |
|
HETTICH 9329163 spojka 2D pro Quadro V6 5D / Quadro 25 2D P | 536101 | 1 ks | 24,63 Kč |
|
HETTICH 9332727 Quadro V6 5D plnovýsuv 520mm/30kg EB21 PTO L+P | 535955 | 1 sada | 757,22 Kč |
