BLUM Z95.4100 Space Step, sada 410mm, tmavě šedá OG

Sada pro vytvoření stupínku Space Step vysouvaného ze soklu korpusu. Obsahuje pouze komponenty pro sestavení vysouvacího stupínku - BEZ příčného nosníku 389312 a BEZ vnitřní úložné zásuvky. Díly pro výrobu vnitřní zásuvky nutno zvolit objednat zvlášť!
Bezúchytkové vysunutí stupínku je možné pouze pomocí vložené vnitřní zásuvky s funkcí Tip-on, Tip-on Blumotion nebo Servo-drive. Pro zásuvku pod Space Step smí být použito pouze vedení 30kg nebo 40kg. Při použití Tip-on Blumotion je doporučeno použít jednotku L5. Šířka korpusu s vnitřní zásuvkou je min. 400mm, v případě použití Servo-drive min. 450mm.

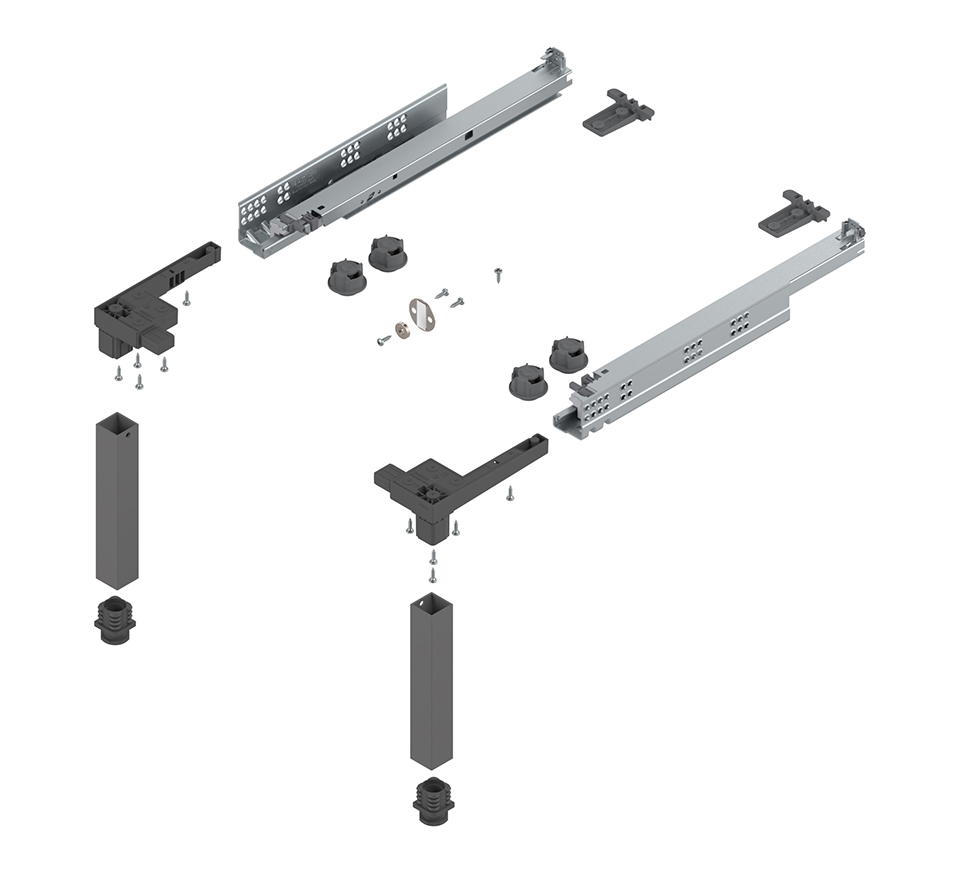

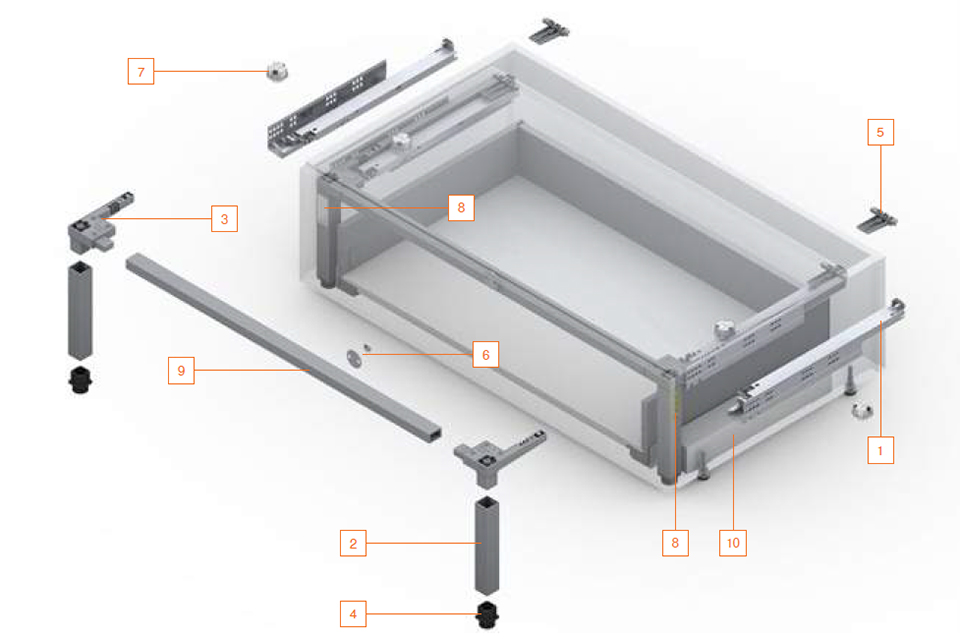

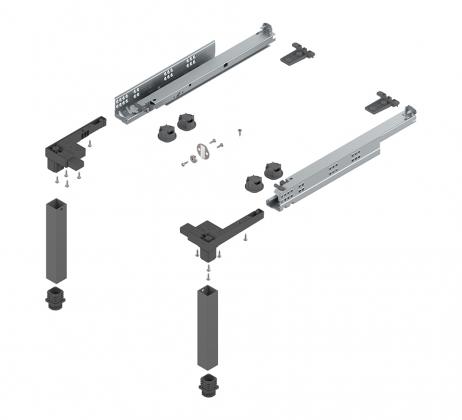

Složení sady:
2x TANDEM 561Hxxx1B95 vlevo/vpravo
2x soklová noha
2x rohový spoj
2x patka soklové nohy
2x nasouvací držák pro policový výsuv
1x čelní spojovací kování (magnet a kontaktní destička)
4x pružinový doraz - doporučení: KB>900mm, 4ks
2x nálepka (bezpečnostní pokyny a osvědčení výrobce)
14x šroub s plochou hlavou 4 x 15 mm
1x návod k montáži

Nutno doplnit o příčný nosník (389312).

Vhodné doplnit o distanční lišty (389313).

Funkčnost sady youtube

Maximální zátěž: 150 kg*
* Schválení skutečné nosnosti Vámi vyrobeného nábytku se SPACE STEP musíte poskytnout výrobce ve smyslu normy EN-14183. Tato skutečnost musí být uvedena na nálepce výrobce.

Doporučený materiál: Pro stupínek soklu doporučujeme povrstvenou desku (3 vrstvy) s minimální tloušťkou alespoň 21 mm.

Doporučení povrchu stupínku: Povrch stupínku musí být protiskluzový. Za tímto účelem je možné využít protiskluzovou podložku, která bude přímo spojena s povrchem stupínku, nebo protiskluzovou desku.

Umístění nálepek: Norma EN-14183 předpokládá viditelné umístění obou připojených nálepek.

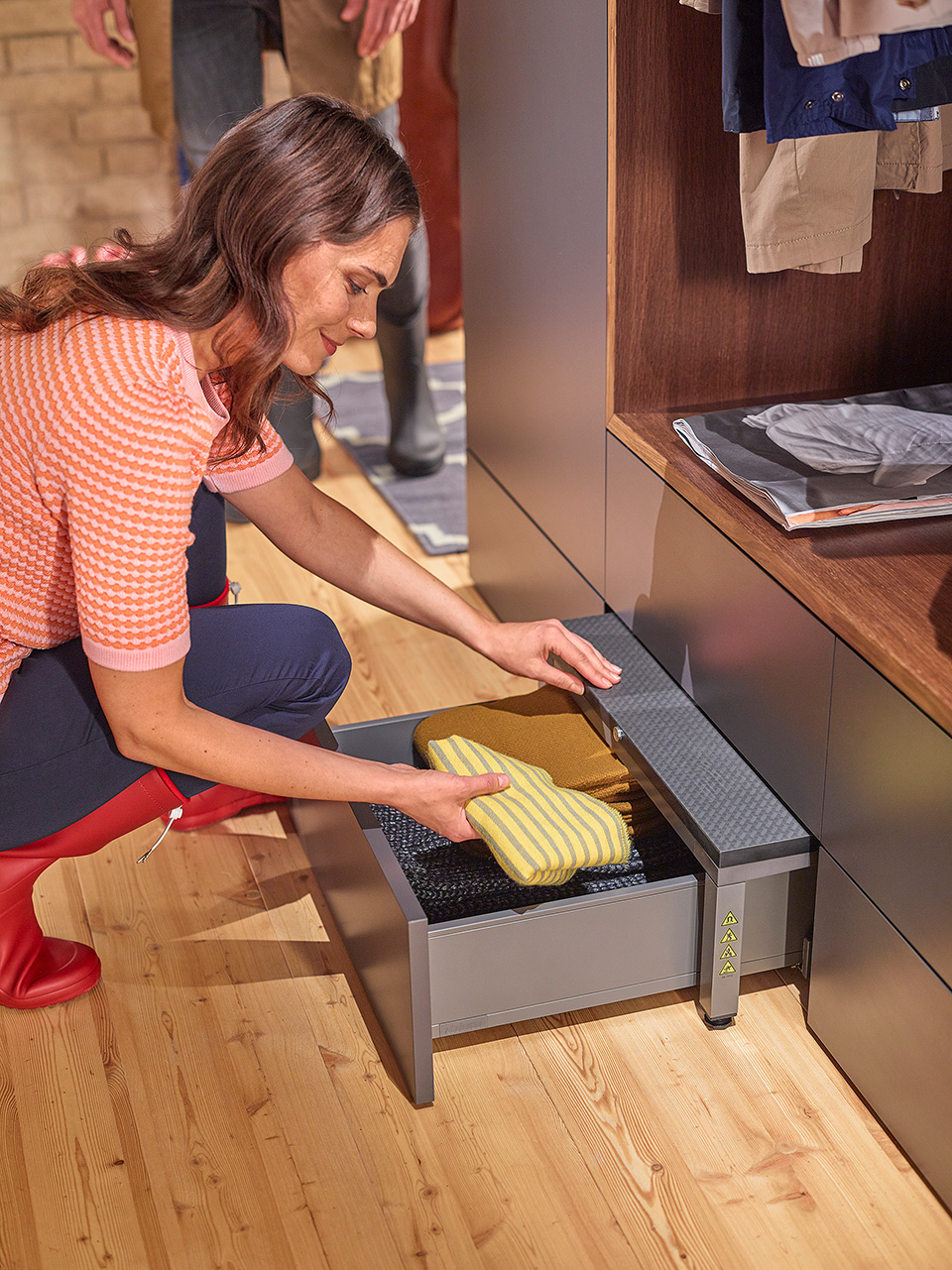

Výsuv pod SPACE STEP: Smí být použita pouze vedení pro 30 kg nebo 40 kg. Dynamická nosnost pro výsuv pod SPACE STEP je 20 kg.
